Formel-1-Technik: Wie die Teams die 2017er-Abtriebswerte erreicht haben

Ferrari, Mercedes und Red Bull leisten bis Ende November wichtige Testarbeit für Reifenlieferant Pirelli im Hinblick auf die Formel-1-Saison 2017. Um Daten unter den Voraussetzungen des nächstjährigen Reglements zu sammeln, testen die drei Topteams mit modifizierten Vorjahresautos in Kombination mit den 2017er-Reifen (305 statt 245 Millimeter breite Vorderreifen und 405 statt 325 Millimeter breite Hinterreifen). Weil sich die drei Autos in ihrer Designphilosophie unterscheiden, hat die FIA für die Testfahrten eine Direktive herausgegeben. Die Abtriebswerte stehen dabei jeweils im Verhältnis zu jenen aus Melbourne 2015.

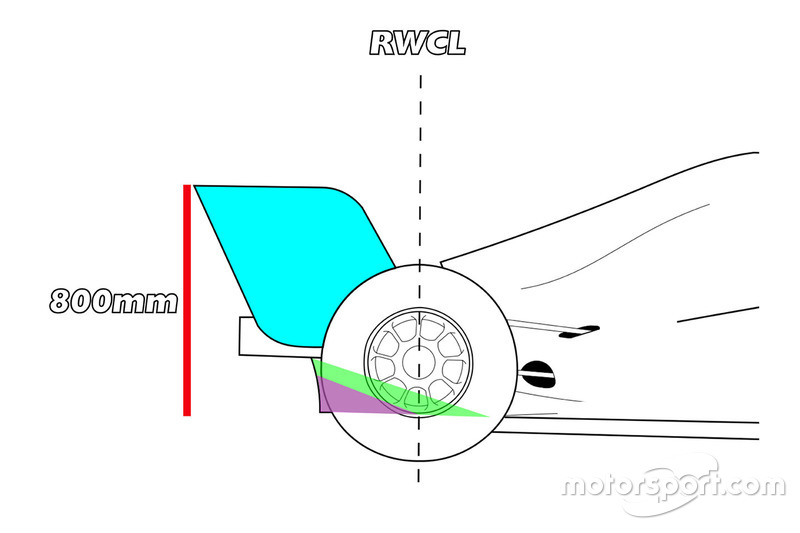

Um die 2017er-Abtriebswerte zu simulieren, wurde in erster Linie am Diffusor angesetzt. Dieser wird in der kommenden Saison 50 Millimeter höher sein und beginnt 175 Millimeter vor der Vorderachse (grün eingefärbt im Vergleich zum lila eingefärbten 2016er-Diffusor). Die FIA-Direktive schreibt vor, wo und in welcher Form für die Reifentests zusätzliche Schürzen angebracht werden dürfen.

Der Frontflügel wird 2017 in der Breite um 150 Millimeter anwachsen. Laut FIA-Direktive durften Ferrari und Red Bull in dieser Woche in Fiorano beziehungsweise Mugello aber noch nicht den neu dimensionierten Flügel anbringen. Einzig die Position durfte verändert werden, um einen anderen Luftstrom zu generieren.

Auch die seitlichen Luftleitelemente (Bargeboards) werden 2017 deutlich größer sein. Ferrari allerdings beließ es beim Fiorano-Test noch bei den 2015er-Dimensionen dieser Anbauteile, da man sich in erster Linie auf das Heck konzentrierte.

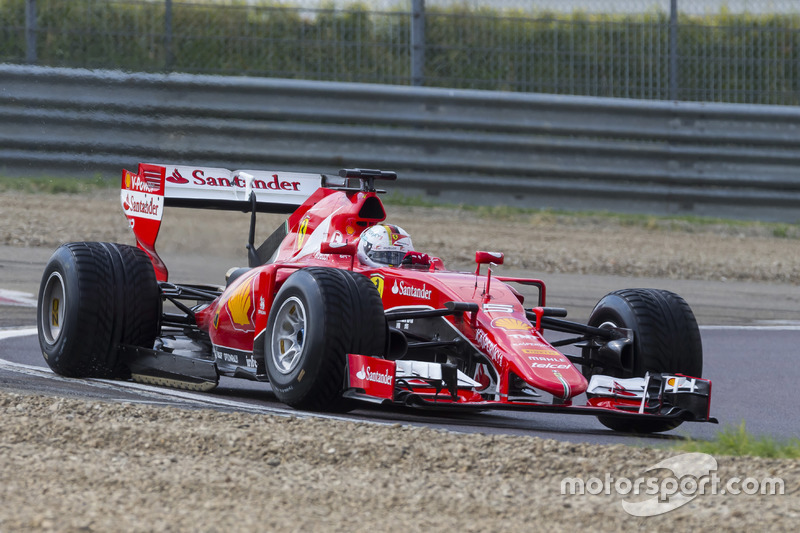

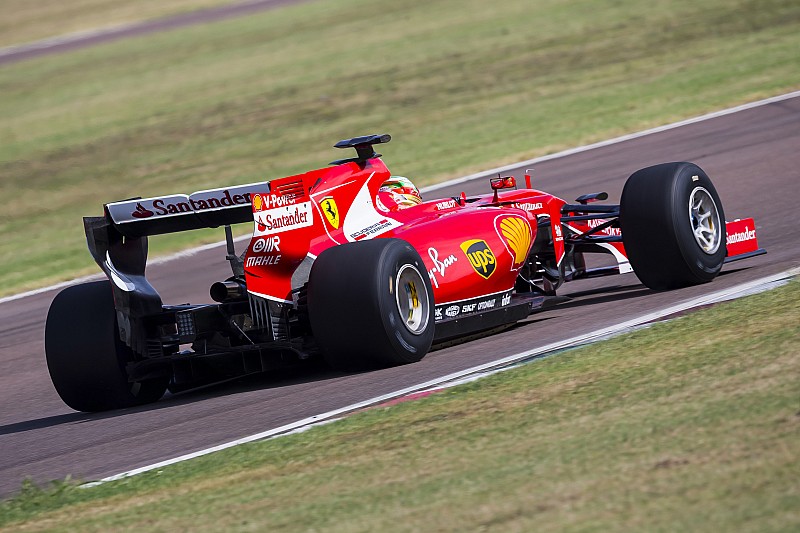

Am Heck setzte Ferrari in Fiorano neben den Schürzen am Diffusor auf einen modifizierten Heckflügel. Dieser wies die 2017 vorgeschriebenen, gebogenen Endplatten auf. Der Heckflügel als Ganzes wird in der neuen Saison 150 Millimeter niedriger sein (800 statt 950 Millimeter).

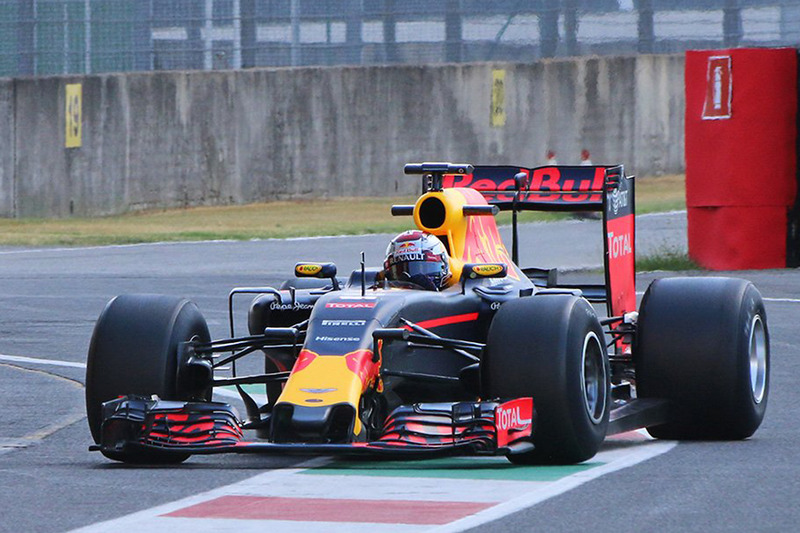

Wie Ferrari, so konzentrierte sich auch Red Bull beim ersten Reifentest für 2017 in erster Linie auf das Heck. Der Frontflügel am RB11 entsprach gemäß Vorgabe den aktuellen Dimensionen.

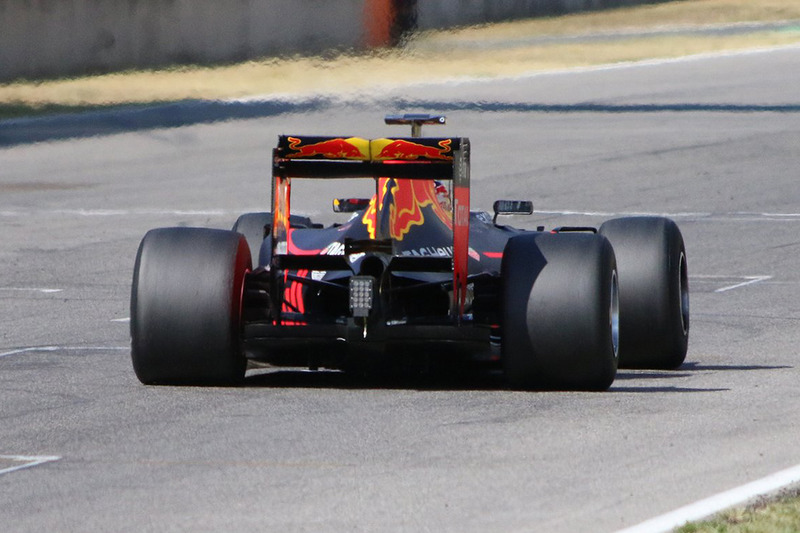

Indes war der Unterboden des RB11 mit einer Schürze versehen, um die Abtriebswerte mit dem künftig größeren Diffusor zu simulieren. Was den Heckflügel betrifft, war Red Bull in Mugello mit den 2015er-Dimensionen testen. Die größte Veränderung war ein Beam-Wing, der mit dem Monkey-Seat interagiert. Mercedes wird seinen ersten 2017er-Reifentest Anfang September in Le Castellet absolvieren.
